直径为800mm，壁厚为10mm的闪蒸罐（图1），壳体材质为0Cr18Ni9，其主要承压焊缝的焊接工艺见表1。

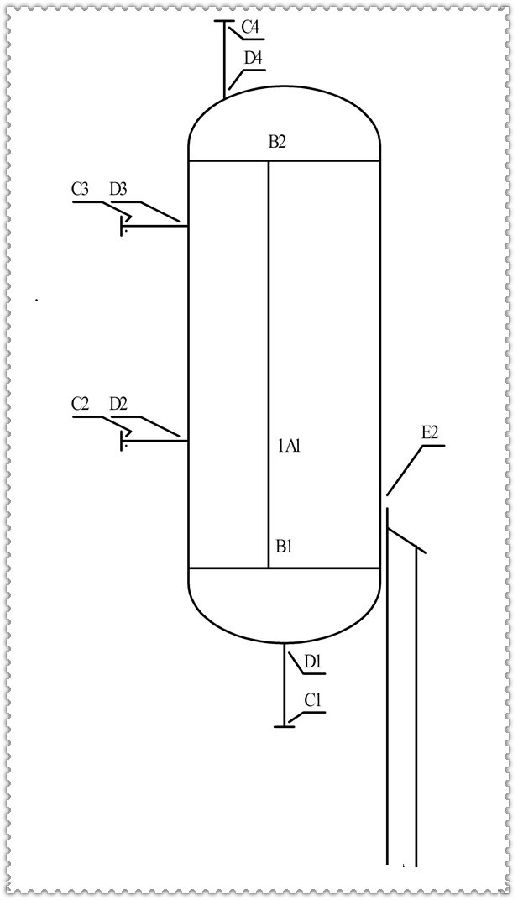

图1闪蒸罐简图

表1闪蒸罐焊接工艺

说明：

① 筒体直径为800mm，焊工可以钻入筒体内焊接，故筒体纵、环缝故采用焊条电弧焊进行双面焊。

② 本设备无人孔，故合拢焊缝只能从外侧焊接。为保证焊接质量，采用TIG焊打底。但不锈钢氩弧焊焊接时背面金属会被氧化，以前只能通过采用背面充氩保护的方法，但是当设备较大或背面无法实施氩气保护时，将大量浪费氩气，且仍可能出现保护不好。为解决这一工艺难题，日本油脂公司焊接事业部开发制造了一种背面自保护不锈钢TIG焊丝，这是一种具有特殊涂层的焊丝，涂层（即药皮）熔化后会渗透到熔池背面，形成一层致密的保护层，相当于焊条药皮的作用。这用焊丝的使用方法与普通的TIG焊丝完全相同，涂层不会影响正面的电弧和熔池形态，大大降低了不锈钢氩弧焊的焊接成本。本设备中，若采用背面氩气保护，氩气浪费严重，故采用了自保护焊丝。

③ 接管与平焊法兰角焊缝、接管与壳体角焊缝，鉴于此部位焊缝形状和焊接条件，一般选用焊条电弧焊。若接管直径太小，为了减少焊接难度，也可以采用TIG焊。

④ 支座与壳体焊接角焊缝属非承压焊缝，采用熔化极气体保护焊(保护气体为纯CO2)，效率高，焊缝成形好。TFW-308L为焊材牌号，其焊材型号为E308LT1-1(AWS A5.22)。
